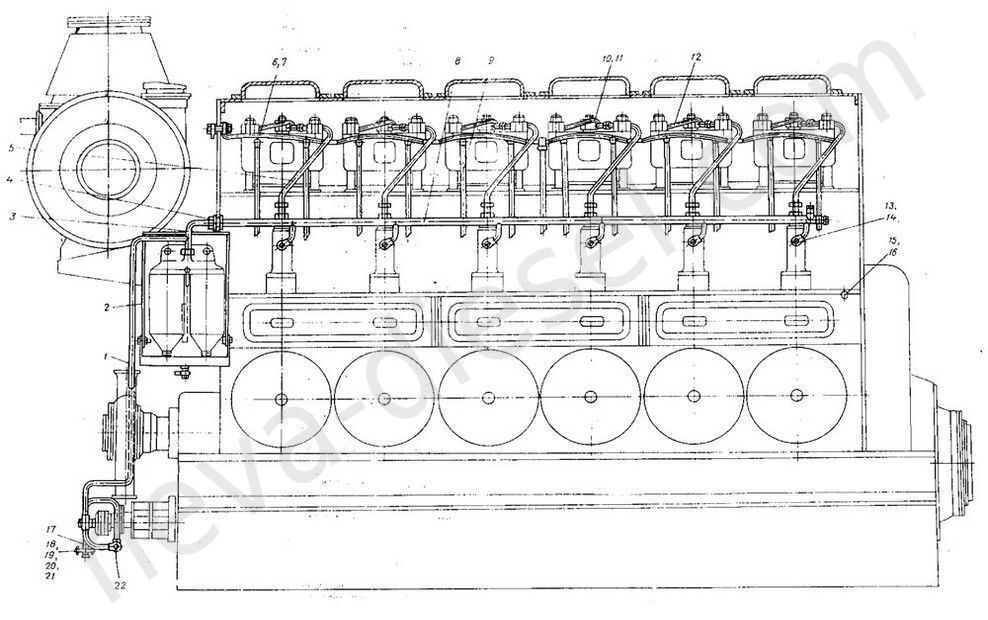

Запасные части двигателя 6ЧН 25/34 из этого каталога можно приобрести со склада или заказать, связавшись с нами любым удобным способом (см."Контакты")
|
Поз.
|
Наименование
|
Чертеж
|
|
|
Трубопровод топливный
|
11-9200-1 (12-9200-1)
|
|
|
Трубопровод топливный
|
06-9200-3 (07-9200-3)
|
|
1
|
Труба от топливоподкачивающего насоса к фильтру
|
00-9201-3 (07-9201-3)
|
|
2
|
Закрытие топливного фильтра
|
22-9230 (23-9230)
|
|
3
|
Труба от фильтра к главной магистрали
|
06-9204-2 (07-9204-2)
|
|
4
|
Гайка
|
М27х2.8.45
|
|
5
|
Топливопровод высокого давления
|
06-9214
|
|
6
|
Прокладка
|
20х 4,2х1
|
|
7
|
Ниппель
|
6 СТП 3387-0447-79
|
|
8
|
Магистраль, подводящая топливо к насосам
|
11-9208
|
|
8
|
Магистраль, подводящая топливо к насосам
|
06-9208
|
|
9
|
Труба слива
|
53-9217
|
|
10
|
Прокладка
|
16х11х1
|
|
11
|
Ниппель
|
3 СТП 3387-04-17-79
|
|
12
|
Труба слива топлива из форсунки
|
53-9212
|
|
13
|
Прокладка
|
24х18,2х1
|
|
14
|
Ниппель
|
10 СТП 3387-0447-79
|
|
15
|
Штуцер
|
70-920004
|
|
16
|
Отвод односторонний
|
6 СТП 3387-0448-79
|
|
17
|
Труба к топливоподкачивающему насосу
|
53-9205-1
|
|
18
|
Болт
|
М10х35.66.45
|
|
19
|
Гайка
|
М10.8.45
|
|
20
|
Фланец овальный
|
14,5-1 СТП 3387-0407-79
|
|
21
|
Прокладка
|
23х50х1.5-К
|
|
22
|
Клапан редукционный
|
53-9218-2
|
|
